UNIVERSAL EASY CLAMP
| Código | con intermedio | Precio | |
|---|---|---|---|
| UE 100A | INT100A |
|
|
| UE 100A-American | INT100A-American |
|
|
| UE 120-40A | INT120-40A |
|
|
| UE 120A | INT120A |
|
|
| UE 120A-American | INT120A-American |
|
|
| UE 150A | INT150A |
|
|
| UE 150A-American | INT150A-American |
|
- Descripción
- Características
Sistema de sujeción rápida superior manual, mordaza frontal para herramientas R5 (Americanas) y R1, longitud 150 mm. Max. Carga 1000 kN / m.

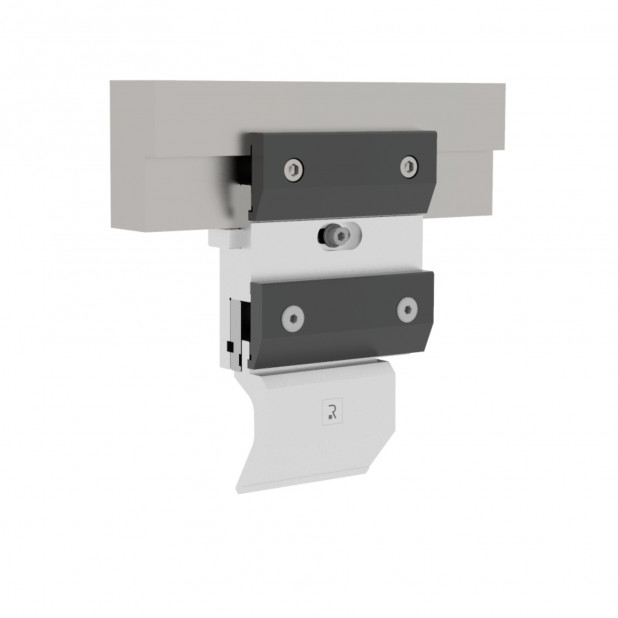

UNIVERSAL EASY CLAMP es el sistema más simple y se considera estándar para herramientas con R1 y amarres americanos.
Un inserto especial con varias ranuras se puede mover hacia adelante o hacia atrás para sujetar punzones R1 o estilo americano.
Los intermediarios varían mucho, desde 3,94 '' (100 mm) hasta 4,72 '' (120 mm). También pueden tener 2 ejes de plegado diferentes: Z1 a 0,28 '' (7 mm) y Z2 a 0,79 '' (20 mm) del amarre. Cada intermediario se puede utilizar con la brida estándar ST60.
UNIVERSAL EASY CLAMP está equipado con una cuña de compensación. Al soltar el tornillo central y moverlo hacia la izquierda o hacia la derecha, se mueve la cuña de compensación y se ajusta la altura intermedia.
SISTEMA SUPERIOR
UNIVERSAL EASY CLAMP es compatible con todas las plegadoras con amarre Americano y Amada-Promecam. No se requiere modificación de herramientas.
BRIDA DELANTERA
UNIVERSAL FAST CLAMP está disponible solo con brida frontal.
CAMBIO DE HERRAMIENTA
Las bridas ST60 se abren y cierran con tornillos y permiten el cambio de herramienta horizontal.
ALINEACIÓN
Los punzones se alinean manualmente o simulando un proceso de plegado sin chapa de manera que el punzón presiona en la abertura de la matriz en V. Luego puede apretar los tornillos de la brida.
LA SEGURIDAD
Las bridas atornilladas garantizan una sujeción segura de la herramienta incluso en modo manual.
Un inserto de poliuretano opcional especial sujeta herramientas mejor seccionadas.
SUMINISTRO
El sistema está disponible en versión manual.
Es un sistema de sujeción completo, manual, rápido y conveniente.
INSTALACIÓN
UNIVERSAL EASY CLAMP está diseñado para una plegadora con una distancia de 1.97 '' (50 mm) entre intermediarios. La instalación es fácil e intuitiva. Para instalar correctamente los intermediarios con cuñas, consulte el manual del usuario de la plegadora para ajustar la altura y compensar la deformación de el tope superior.
