WROL HYD EXTREME
Sistema de sujeción rápida superior, hidráulico, en 42CrMo4 endurecido para herramientas R2, longitud de 1020 a 6120 mm. carga máxima 1800 kN / m de e…

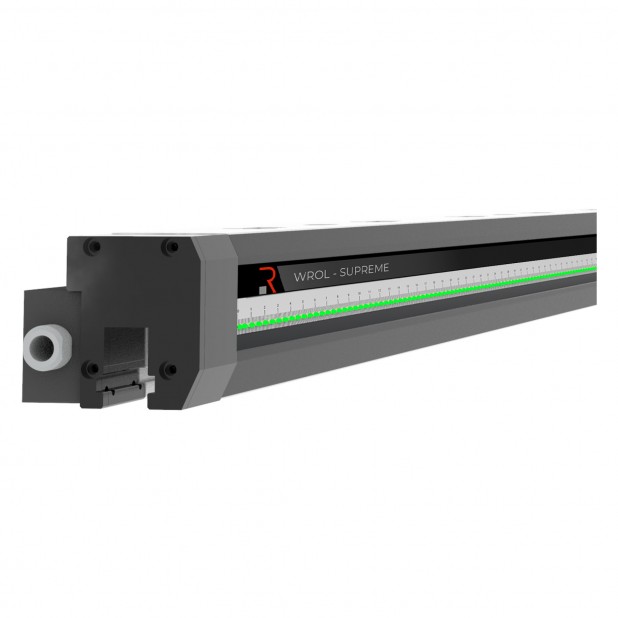

WROL HYD SUPREME
| Código | Long. | Precio | |
|---|---|---|---|
| WROLHYD SUPREME 1020 | 1020 mm |
|
|
| WROLHYD SUPREME 1530 | 1530 mm |
|
|
| WROLHYD SUPREME 2040 | 2040 mm |
|
|
| WROLHYD SUPREME 2550 | 2550 mm |
|
|
| WROLHYD SUPREME 3060 | 3060 mm |
|
|
| WROLHYD SUPREME 3570 | 3570 mm |
|
|
| WROLHYD SUPREME 4080 | 4080 mm |
|
|
| WROLHYD SUPREME 4590 | 4590 mm |
|
|
| WROLHYD SUPREME 5100 | 5100 mm |
|
|
| WROLHYD SUPREME 5610 | 5610 mm |
|
|
| WROLHYD SUPREME 6120 | 6120 mm |
|
- Descripción
- Características
Sistema de sujeción rápida superior, hidráulico, en C45 templado para herramientas R2, longitud de 1020 a 6120 mm. carga máxima 1800 kN / m de empuje de cabeza y 2500 kN / m de empuje de hombro
Los sistemas de sujeción WROL representan una evolución de R2. Parecen vigas largas en una sola pieza sólida con un nuevo diseño estructural y estético. Cada WROL se somete a un tratamiento térmico para dar la dureza adecuada a las superficies de contacto del sistema con el utillaje. Según la capacidad necesaria puede elegir entre las líneas Power, Supreme y Extreme. Están disponibles varias longitudes desde 1100 mm (3,608 pies) a 6100 mm (20,131 pies) para cualquier plegadora. También puede actualizar una plegadora con amarre tipo R1 a R2 y ganar algo de luz natural gracias a que la altura de trabajo limitada del WROL es de solo 80 mm 3,15 ''. En esta versión puede elegir entre la versión AWP (fija) y AWPC con cuñas de compensación.
Bajo pedido, el sistema WROL está disponible con sistema superior R1 y R1 con cuña de compensación (con cargo adicional).
SISTEMA SUPERIOR
Los sistemas de sujeción WROL son para el utillaje R2. También se pueden utilizar para adaptar una plegadora tipo R1 para sujetar el utillaje R2.
HERRAMIENTA
El sistema de sujeción WROL garantiza la máxima flexibilidad, ya que los punzones se pueden montar hacia atrás.
CAMBIO DE HERRAMIENTA
Los punzones con ROL1 o con sistema Quick Lock se pueden insertar verticalmente, mientras que los punzones con los pins de seguridad se pueden deslizar horizontalmente.
ALINEACIÓN
Todos los sistemas WROL asientan los golpes automáticamente tanto si tienen empuje de cabeza como de hombro .
LA SEGURIDAD
Equipado con el sistema anticaída " seguridad total " para todas las herramientas R2 y R4 (serie W) con Quick Lock o con pins de seguridad.
SUMINISTRO
El sistema está disponible en versiones neumática e hidráulica.
INSTALACIÓN
Los sistemas WROL se pueden montar en el tope superior gracias a los orificios con paso estándar. TX permite cualquier corrección a lo largo del eje X. Los modelos AWP y AWPC se pueden montar fácilmente sin ninguna modificación de el tope superior.
Las instrucciones para conectar el sistema con la plegadora CNC se dan en el manual de usuario.
TX
El sistema de ajuste Rolleri durante la instalación es muy útil para ajustar la longitud total de el tope.
La siguiente ventaja es la posición correcta del eje de plegado en relación con los topes traseros. Gracias a esto, la precisión y la repetibilidad están garantizadas para cualquier perfil.
UNIDAD DE POTENCIA: HPU-E / 1
- Para conectarse al CNC para la función de apertura y cierre
- Da señal eléctrica al CNC en caso de bajada de presión, configurando la plegadora en Parada de alarma
- Funciona con 220-380 voltios
- Presión 30/80/160 BAR
WROL HYD POWER
Sistema de sujeción rápida superior, hidraulico, en C45 templado para herramientas R2, longitud de 1020 a 6120 mm. carga máxima 1800 kN / m de empuje …
