W ROL NEUMÁTICO 42CR
Sistema de sujeción rápida superior, neumático, en C45 templado para herramientas R2, longitud de 1020 a 6120 mm. carga máxima 1800 kN / m de empuje d…
W ROL NEUMÁTICO C45
| Código | Long. | Precio | |
|---|---|---|---|
| W ROL TD PN 1020/AW0 POWER | 1020 mm |
|
|
| W ROL TD PN 1530/AW0 POWER | 1530 mm |
|
|
| W ROL TD PN 2040/AW0 POWER | 2040 mm |
|
|
| W ROL TD PN 2550/AW0 POWER | 2550 mm |
|
|
| W ROL TD PN 3060/AW0 POWER | 3060 mm |
|
|
| W ROL TD PN 3570/AW0 POWER | 3570 mm |
|
|
| W ROL TD PN 4080/AW0 POWER | 4080 mm |
|
|
| W ROL TD PN 4590/AW0 POWER | 4590 mm |
|
|
| W ROL TD PN 5100/AW0 POWER | 5100 mm |
|
|
| W ROL TD PN 5610/AW0 POWER | 5610 mm |
|
|
| W ROL TD PN 6120/AW0 POWER | 6120 mm |
|
- Descripción
- Características
Sistema de sujeción rápida superior, neumático, en C45 templado para herramientas R2, longitud de 1020 a 6120 mm. carga máxima 1800 kN / m de empuje de cabeza y hombro.
(embalaje y transporte excluidos)

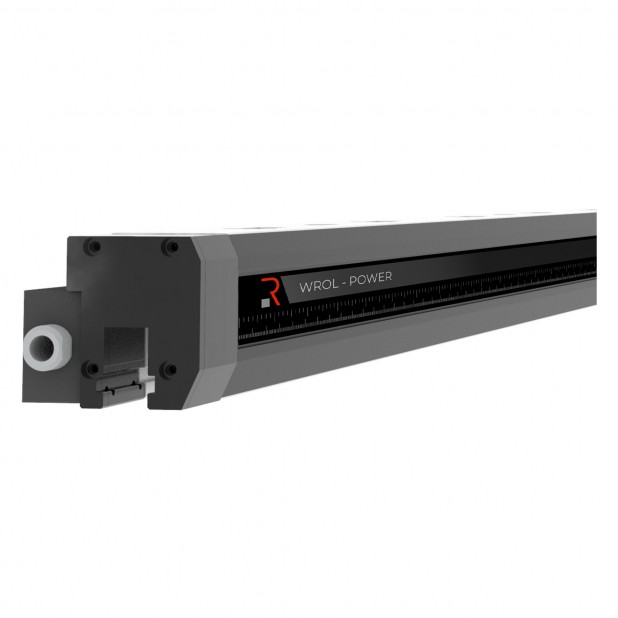

Los sistemas de sujeción WROL representan una evolución de R2. Parecen vigas largas en una sola pieza sólida con un nuevo diseño estructural y estético. Cada WROL se somete a un tratamiento térmico para dar la dureza adecuada a las superficies de contacto del sistema con el utillaje. Según la capacidad necesaria puede elegir entre las líneas Power, Supreme y Extreme. Están disponibles varias longitudes desde 1100 mm (3,608 pies) a 6100 mm (20,131 pies) para cualquier plegadora. También puede actualizar una plegadora con amarre tipo R1 a R2 y ganar algo de luz natural gracias a que la altura de trabajo limitada del WROL es de solo 80 mm 3,15 ''. En esta versión puede elegir entre la versión AWP (fija) y AWPC con cuñas de compensación.
La apariencia se ha mejorado al reducir las dimensiones generales con ventajas ergonómicas también y al montar barras LED para el posicionamiento de la herramienta o para la señal de encendido / apagado.
Bajo pedido, el sistema WROL está disponible con sistema superior R1 y R1 con cuña de compensación (con cargo adicional).
SISTEMA SUPERIOR

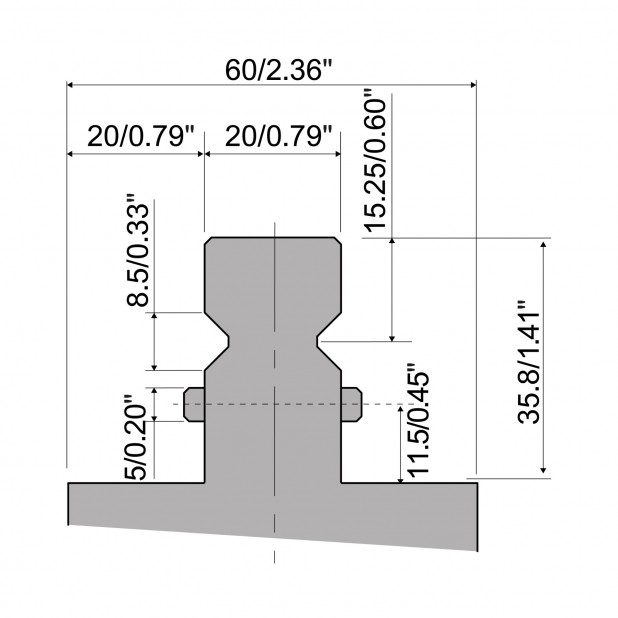

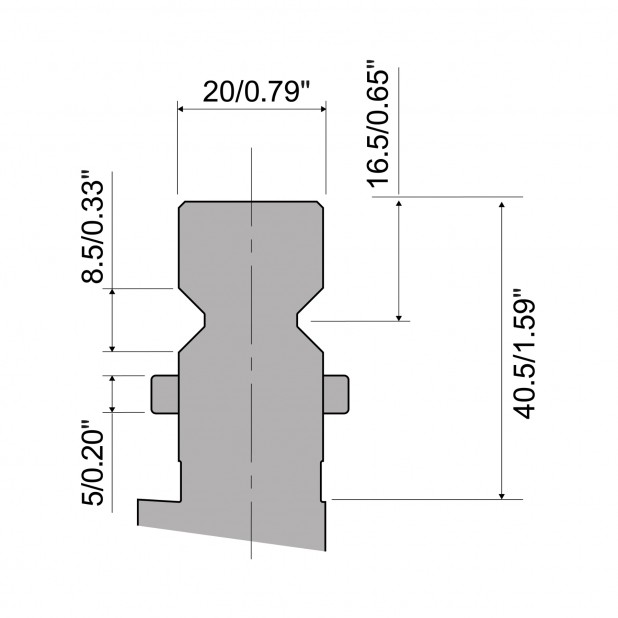

Los sistemas de sujeción WROL son para el utillaje R2. También se pueden utilizar para adaptar una plegadora tipo R1 para sujetar el utillaje R2.
HERRAMIENTA
El sistema de sujeción WROL garantiza la máxima flexibilidad, ya que los punzones se pueden montar hacia atrás.
CAMBIO DE HERRAMIENTA
Los punzones con ROL1 o con sistema Quick Lock se pueden insertar verticalmente, mientras que los punzones con los pins de seguridad se pueden deslizar horizontalmente.
ALINEACIÓN
Todos los sistemas WROL golpean automáticamente tanto si tienen empuje de cabeza como de hombro.
LA SEGURIDAD
Equipado con el sistema anticaída " seguridad total " para todas las herramientas R2 y R4 (serie W) con Quick Lock o con pins de seguridad.
SUMINISTRO
El sistema está disponible en versiones neumática e hidráulica.
INSTALACIÓN
Los sistemas WROL se pueden montar en el tope superior gracias a los orificios con paso estándar. TX permite cualquier corrección a lo largo del eje X. Los modelos AWP y AWPC se pueden montar fácilmente sin ninguna modificación de el tope superior.
Las instrucciones para conectar el sistema con la plegadora CNC se dan en el manual de usuario.
TX
El sistema de ajuste Rolleri durante la instalación es muy útil para ajustar la longitud total de el tope.
La siguiente ventaja es la posición correcta del eje de plegado en relación con los topes traseros. Gracias a esto, la precisión y la repetibilidad están garantizadas para cualquier perfil.
UNIDAD DE POTENCIA: PDU MOLT
- Controla la presión de aire en la entrada y al final de la línea del circuito
- Multiplica el aire del compresor para garantizar el mejor cierre de la abrazadera
- Da señal eléctrica al CNC en caso de bajada de presión, configurando la plegadora en parada de alarma
- Todos los intermedios están conectados entre sí mediante mangueras neumáticas y necesitan una presión de 12 a 16 bar (depende de los diferentes modelos) para garantizar la mejor fuerza de apriete
- VERSIÓN TOP disponible, con estuche protector resistente
