RVHD2
Troquel Rolla-v en V ajustable en 42 Cr. Carga máxima 2000kN/m. Mínimo "V" 13.2 mm. Máximo "V" 28.2 mm.

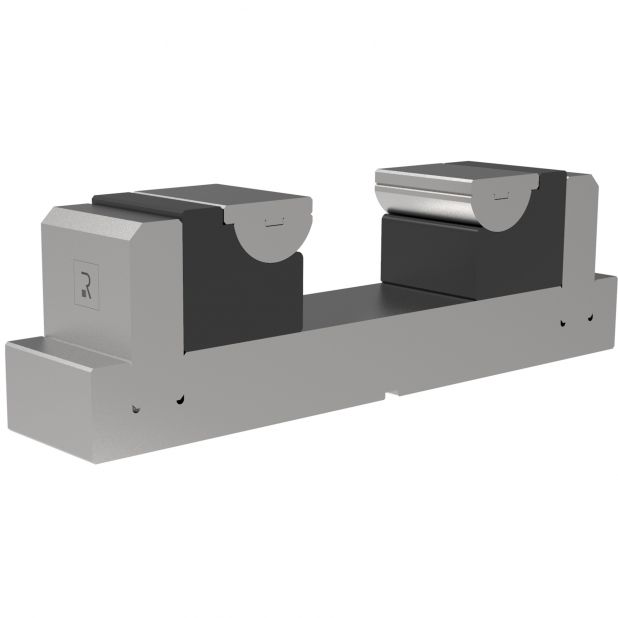

RVHD4
| Código | Long. | Peso | contenido | Precio | |
|---|---|---|---|---|---|
| RVHD4.500 | 500 mm | 200,0 |
|
||
| RVHD4.250 | 250 mm | 80,0 |
|
||
| RVHD4/SP | Muelle |
|
|||
| RVHD4/IN | Inserto |
|
|||
| RVHD4/DO | Clavija |
|
|||
| RVHD4/U | Clip en U |
|
- Descripción
- Características

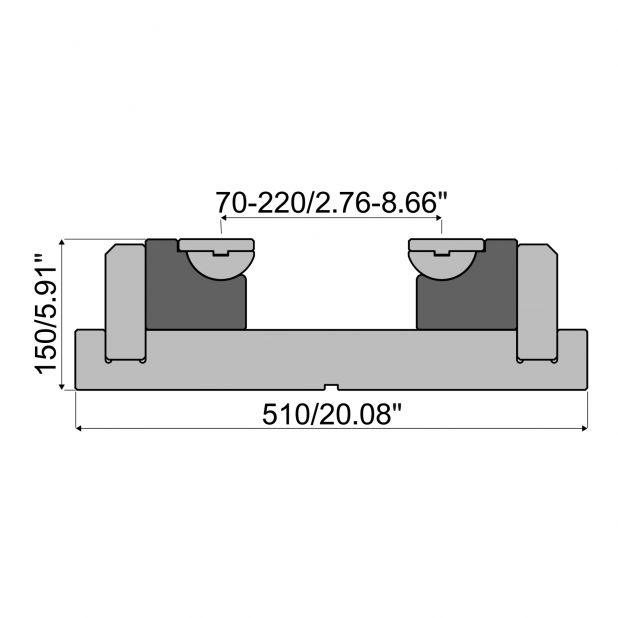

Matriz Rolla-V variable en forma de V Material=42Cr, Maxima capacidad=3500 kN/m, Ángulo mínimo 47 °.
ROLLA-V AJUSTABLE
Todas las ventajas en cuanto al radio de curvatura interno obtenible con las matrices Rolla-V se aplican también a los modelos V variable que, como su nombre indica, tienen una apertura de ranura ajustable. Cada modelo (HD, 2, 2.5, 3 y 4) tiene sus propios parámetros y Rolleri puede proporcionar punzones especiales según el radio a realizar; Desafortunadamente, no hay un punzón universal de tamaño variable (todavía).
ASAS INCLUIDAS
Para facilitar el movimiento de las series RVM, RVPV3 y RVHD, es posible montar mangos específicos para elevación manual (donde el peso lo permita) o accionados mecánicamente a través de orificios roscados. Gracias a esta solución, colocar y retirar la matriz de la plegadora es una operación fácil y segura.
| Carga Máx. (kN/m) | 3500 | |
| Mín. V equivalente | insertos planos | 60 mm |
| Máx. V equivalente | insertos planos | 210 mm |
| Máx. espesor del material | insertos planos | 26 mm |
| Mín. radio exterior | insertos cóncavos | 40 mm |
| Máx. radio exterior | insertos cóncavos | 65 mm |
| Máx. espesor del material | insertos cóncavos | 12 mm |
| V equivalente | insertos a V | 40 mm |
| Mín. ancho Perfil en U | insertos a V | 72.5 mm |
| Máx. ancho Perfil en U | insertos a V | 220 mm |
| Radio de curvatura exterior min/máx | insertos a V | 5-20 mm |
| Máx. espesor del material | insertos a V | 5 mm |
ACCESORIOS
GRASA RVX1
La grasa RVX1 es un lubricante de litio con propiedades particulares. Gracias a sus aditivos soporta cargas de compresión. Protege las partes sometidas a deslizamiento. Muy adecuado para preservar el asiento de los insertos o rotores y evitar la abrasión. El paquete individual contiene 500 g de grasa.
PROTECCIÓN RVX-TAPE
Fije las protecciones RVX-TAPE en las matrices para aquellas aplicaciones donde la chapa no debe presentar signos. Se trata de tiras adhesivas fabricadas con materiales compuestos capaces de resistir la compresión y de mantener una superficie de contacto especialmente comprimible y antifricción con la hoja.
HERRAMIENTA DE MONTAJE RV-TO
Esta herramienta está creada para facilitar la liberación del resorte de su pasador inferior. Gracias a su forma, la herramienta permite iniciar la operación con absoluta seguridad y reemplazar las piezas desgastadas de forma muy rápida.
