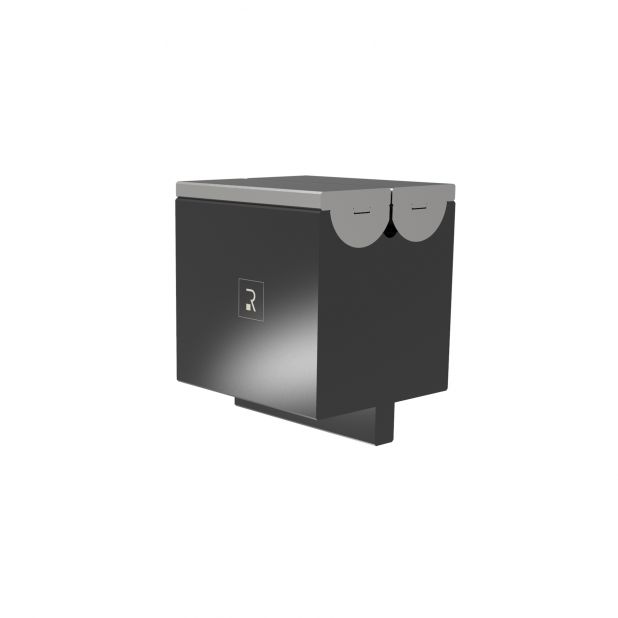

RVT100-3
| Código | Long. | Peso | contenido | Precio | |
|---|---|---|---|---|---|

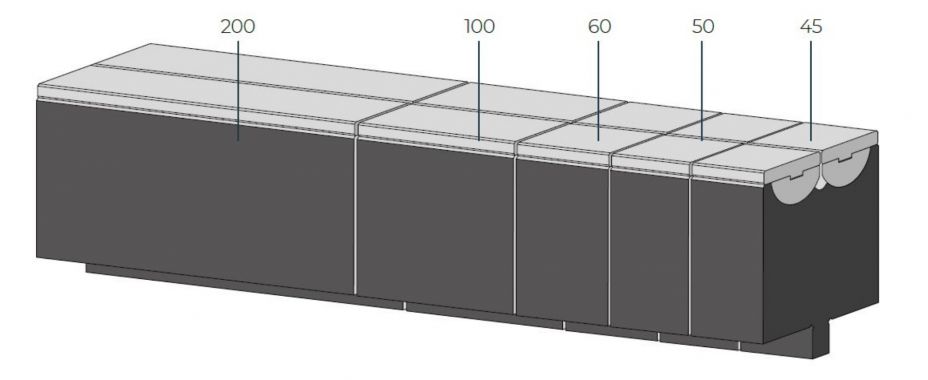

| RVT100-3.500 | 500 mm | 30,9 |
|
||
| RVT100-3.455s | 455 mm F | 28,5 |
|
||
| RVT100-3/SP | Muelle |
|
|||
| RVT100-3/IN | Inserto |
|
|||
| RVT100-3/DO | Clavija |
|
|||
| RVT100-3/U | Clip en U |
|
- Descripción
- Características

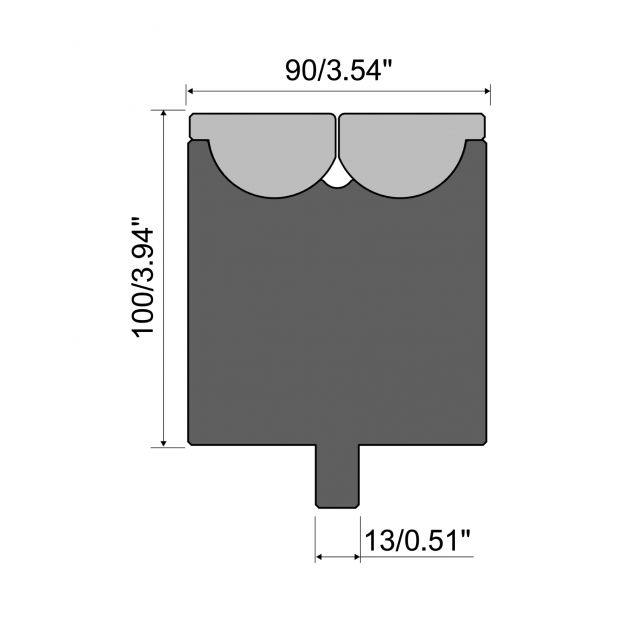

Serie RVT de matriz Rolla-V Material=42Cr, Maxima capacidad=2500kN/m, Ángulo mínimo 47 °.
Las matrices Rolla V se distinguen de las tradicionales por la presencia de 2 rotores oscilantes que soportan la chapa antes del proceso de plegado. Su peculiaridad consiste en la rotación de los rotores que acompañan a la chapa durante el plegado con una drástica reducción de la resistencia al rozamiento y de la longitud del borde mínimo. Este tipo de herramienta aplica el concepto de plegado tangencial por el cual el comportamiento de la chapa es diferente: esto es más notorio si hay agujeros y ranuras cerca de las áreas de plegado. Gracias a este concepto, estas zonas no sufren las clásicas deformaciones más comúnmente conocidas como "lechadas".
- Chapa soportada durante el proceso de plegado
- El movimiento mínimo de la chapa en las inserciones reduce las marcas de plegado
- El radio de curvatura interno es el mismo que el radio de la punta del punzón
| Espesor de la chapa | 2,0 mm | 4,0 mm | 6,0 mm |
| con V | 38 mm | 38 mm | 38 mm |
| Carga Máx. (kN/m) | 2500 | 2500 | 2500 |
| Ángulo mínimo | 68° | 47° | 50° |
| Fuerza necesaria acero* | 70 | 340 | 900 |
| Fuerza necesaria inox** | 110 | 550 | 1300 |
| Borde mínimo exterior | 22,5 mm | 22,5 mm | 22,5 mm |
| Máx. radio exterior | 13,9 mm | 11,9 mm | 9,9 mm |
*Fuerza necesaria acero con máx. 450 N/mm2
**Fuerza necesaria inox con máx. 700 N/mm2
ACCESORIOS
GRASA RVX1
La grasa RVX1 es un lubricante de litio con propiedades particulares. Gracias a sus aditivos soporta cargas de compresión. Protege las partes sometidas a deslizamiento. Muy adecuado para preservar el asiento de los insertos o rotores y evitar la abrasión. El paquete individual contiene 500 g de grasa.
PROTECCIÓN RVX-TAPE
Fije las protecciones RVX-TAPE en las matrices para aquellas aplicaciones donde la chapa no debe presentar signos. Se trata de tiras adhesivas fabricadas con materiales compuestos capaces de resistir la compresión y de mantener una superficie de contacto especialmente comprimible y antifricción con la hoja.
HERRAMIENTA DE MONTAJE RV-TO
Esta herramienta está creada para facilitar la liberación del resorte de su pasador inferior. Gracias a su forma, la herramienta permite iniciar la operación con absoluta seguridad y reemplazar las piezas desgastadas de forma muy rápida.
