AROL PN SUPREME

Código Long. Precio
AROL PN Sup.1219.2 1219.2 mm
AROL PN Sup.1828.8 1828.8 mm
AROL PN Sup.2438.4 2438.4 mm
AROL PN Sup.3048 3048 mm
AROL PN Sup.3657.6 3657.6 mm
AROL PN Sup.4267.2 4267.2 mm
AROL PN Sup.4876.8 4876.8 mm
AROL PN Sup.5486.4 5486.4 mm
AROL PN Sup.6096 6096 mm
  • Descripción
  • Características
  • Archivos adjuntos

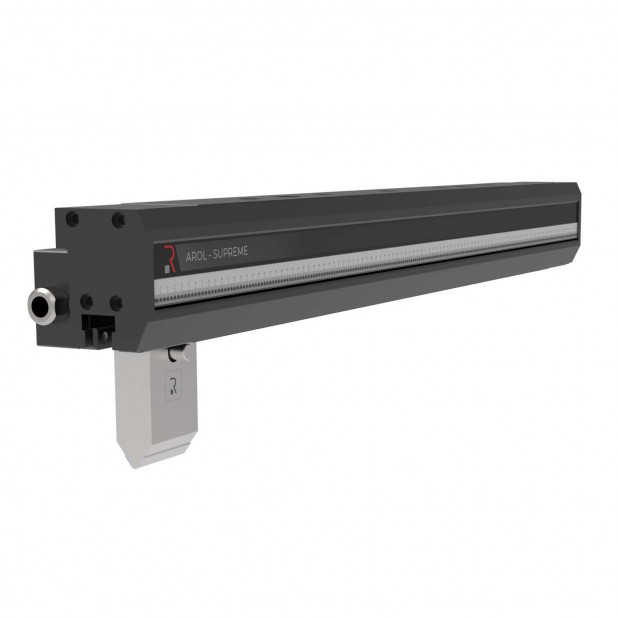

Sistema de sujeción rápida superior, neumático, en 42CrMo4 endurecido para herramientas R5 (Americanas), longitud de 1219,2 a 6096 mm. carga máxima 2500 kN / m de empuje del hombro.

Los sistemas AROL representan una evolución de los sistemas de sujeción estadounidenses. Se ven como vigas largas en una sola pieza sólida con un nuevo diseño estructural y estético. Cada AROL se somete a un tratamiento térmico para dar la dureza adecuada a las superficies de contacto del sistema con el utillaje. Según el capacidad necesaria, puede elegir entre las líneas Power, Supreme y Extreme. Varias longitudes están disponibles desde 1219,2 mm (3,608 pies) hasta 6096 mm (20,131 pies) para cualquier plegadora. También puede actualizar una plegadora con amarre tipo R1 para sujetar el tipo americano herramientas y ganar algo de luz gracias a la altura de trabajo limitada de AROL de solo 80 mm 3,15 ''. En esta versión puede elegir entre la versión AWP (fija) y AWPC con cuñas de compensación.
La apariencia se ha mejorado al reducir las dimensiones generales con ventajas ergonómicas también y al montar barras LED para el posicionamiento de la herramienta o para la señal de encendido / apagado.

SISTEMA SUPERIOR

Los sistemas de sujeción AROL son para herramientas de estilo americano.

HERRAMIENTA

El sistema de sujeción AROL garantiza la máxima flexibilidad, ya que los punzones se pueden montar hacia atrás.

CAMBIO DE HERRAMIENTA

Los punzones con sistema Quick Lock se pueden insertar verticalmente, mientras que los punzones con ranura de seguridad se pueden deslizar horizontalmente.

ALINEACIÓN

Los sistemas AROL garantizan una alineación perfecta a lo largo del eje X.
Los punzones con Quick Lock se levantan y se colocan automáticamente sobre los hombros.

LA SEGURIDAD

AROL garantiza la máxima seguridad para todos los punzones con Quick Lock y con ranura anticaída. Para sujetar punzones rectos (sin Quick Lock ni ranura de seguridad), recomendamos deslizarlos horizontalmente utilizando matrices como soporte.

BARRAS LED

El sistema está equipado con una barra the leds para indicar si el sistema está encendido o apagado .

SUMINISTRO

El sistema está disponible en versiones neumática e hidráulica.

TX

El sistema de ajuste Rolleri durante la instalación es muy útil para ajustar la longitud total de el tope.
La siguiente ventaja es la posición correcta del eje de plegado en relación con los topes traseros. Gracias a esto, la precisión y la repetibilidad están garantizadas para cualquier perfil.

INSTALACIÓN

Los sistemas AROL se pueden montar en una viga superior gracias a los orificios con paso estándar. TX permite cualquier corrección a lo largo del eje X.
Las instrucciones para conectar el sistema a la plegadora CNC se encuentran en el manual del usuario.

UNIDAD DE POTENCIA: PDU MOLT

  • Controla la presión de aire en la entrada y al final de la línea del circuito
  • Multiplica el aire del compresor para asegurar el mejor cierre de la amarre
  • Da señal eléctrica al CNC en caso de bajada de presión, configurando la plegadora en parada de alarma
  • Todos los intermedios están conectados entre sí mediante circuitos neumáticos y necesitan una presión de 12 a 16 bares (depende de los diferentes modelos) para garantizar la mejor fuerza de apriete
  • Disponible en VERSIÓN TOP con estuche protector resistente
